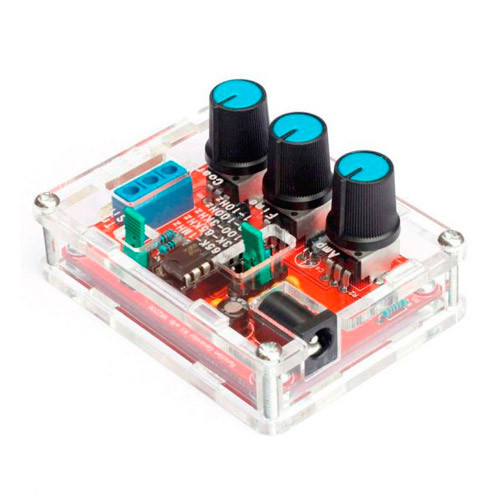

Конструктор генератор сигналів XR2206 1Гц-1МГц ЗБЕРІ САМ DIY
471 ₴
412 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 555073
Конструктор генератор сигналів XR2206 1Гц-1МГц ЗБЕРІ САМ DIYВ наявності
471 ₴412 ₴
+380 (68) 766-43-61
Київстар
- +380 (93) 170-02-58Лайф
- +380 (44) 237-13-58Міський
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Набір для складання аналогового функціонального генератора, на схемі XR2206, синусоїдальних, трикутних та прямокутних сигналів із регулюванням частоти в діапазоні від 1 Гц до 1 МГц. Застосовується у радіоаматорській практиці.
Налаштування частоти здійснюється двома резисторами та джампером вибору діапазону частот (1-10 Гц/10-100 Гц/100 Гц-3 кГц/3-65 кГц/65 кГц-1Гц).
- Діапазон частот: 1 Гц – 1 МГц
- Напруга живлення: 9-12 В (DC)
- Вихідний опір: 600 Ом +10%
- Синусоїдальний сигнал:
- Амплітуда: 0-3 В при 9 В
- Спотворення: <1% (при 1 кГц)
- Нерівномірність: + 0.05 дБ 1 Гц-100 кГц
- Прямокутний сигнал:
- Амплітуда: 8 В (без навантаження) при 9 В DC вхід
- Час підйому: <50 нс (при 1 кГц)
- Час падіння: <30 нс (при 1 кГц)
- Асиметрія: <5% (при 1 кГц)
- Трикутний сигнал:
- Амплітуда: 0-3 В при 9 В
- Нелінійність: <1% (до 100 кГц)
- Складається з:
- Друкована плата генератора
- Мікросхема XR2206
- Роз'єм живлення DC Jack
- Резистори: 5.1K (3 шт), 1К, 330
- Конденсатори: 10 мкф 25 В (2 шт), 100 мкф 16 В
- Джампера (2 шт)
- Неполярні конденсатори: 101, 104, 105, 222, 473
- Змінні резистори з ручками (3 шт)
- Акриловий корпус з кріпленням
- Інструкція англійською мовою
Характеристики
| Основні атрибути | |
|---|---|
| Тип | Корпус |
| Користувальницькі характеристики | |
| Вид | Конструктори |
| Гарантія | від 1 місяця, детальніше уточнюйте у продавця |
| Країна-виробник товару | Китай |
